CH系列三、四线工控信号信号防雷器
CH系列三、四线工控信号信号防雷器
产品名称:CH系列三、四线工控信号信号防雷器
产品型号:NPX01-CH3/..
用       途:适用于0~5V、0~10V、0~20mA、4~20mA等三线电压信号、电流信号的各种传感器、变送器、隔离栅等设备的闪电感应和静电感应防护
产品详情

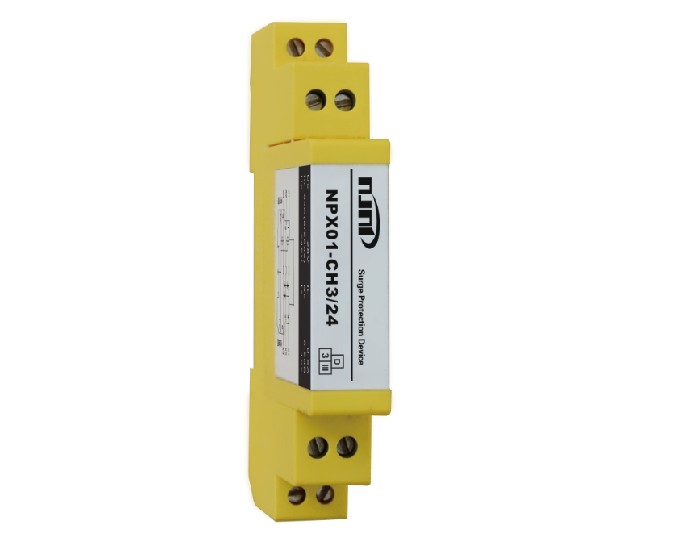

模块式:

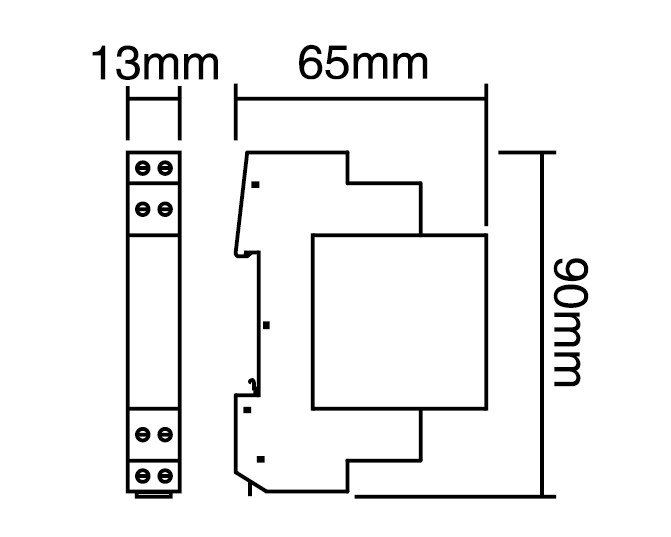

    ○13mm宽模块式阻燃外壳,35mm导轨安装

    ○使用的TVS二极管寄生电容小,信号传输更稳定

    ○耦合阻抗采用专用无感线绕电阻、PTC,性能稳定,限流效果显著

    ○专为模拟量系统设计,信号传输无失真

产品型号

Uc

In/Imax(kA)

Up

IL

fG

保护线数

tA

αE

SL

SPE

NPX01-CH3/5

6V

5/10kA

20V

0.3A

10MHz

3线

≤1ns

<0.2dB

1-4mm²

2.5mm²

NPX01-CH3/12

18V

5/10kA

30V

0.3A

10MHz

3线

≤1ns

<0.2dB

1-4mm²

2.5mm²

NPX01-CH3/24

36V

5/10kA

50V

0.3A

10MHz

3线

≤1ns

<0.2dB

1-4mm²

2.5mm²

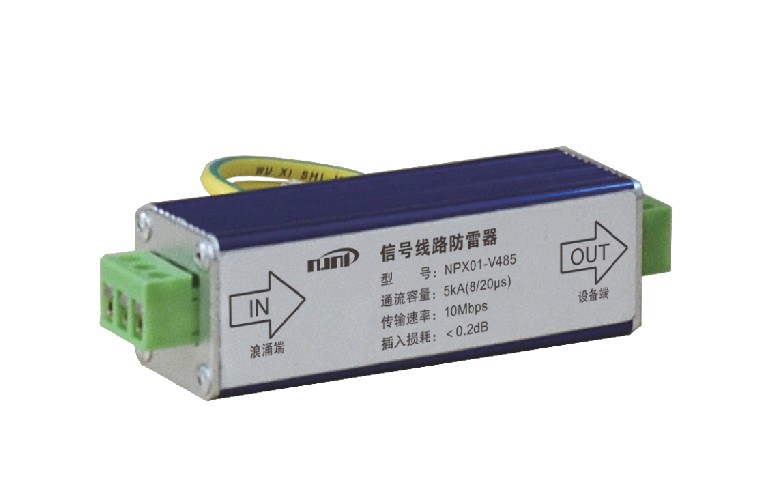

 屏蔽式:

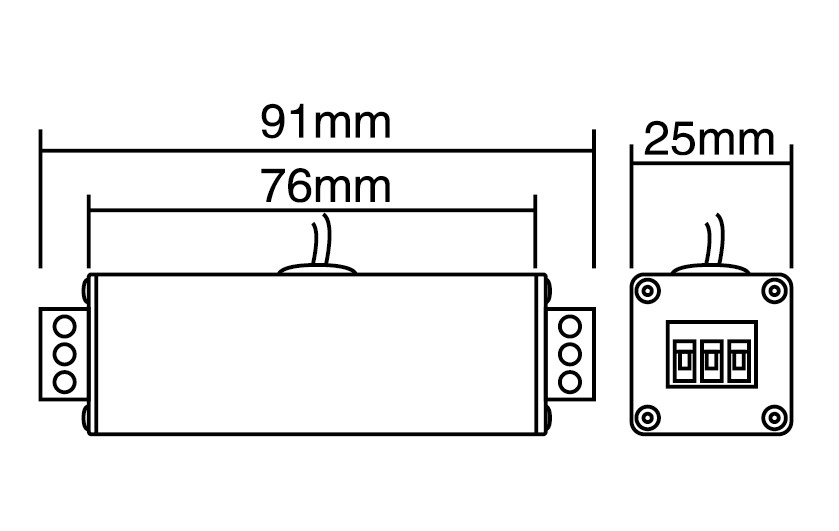

    ○25mm宽铝合金外壳,具有抗干扰源,屏蔽电磁场的能力

    ○使用的TVS二极管寄生电容小,信号传输更稳定

    ○耦合阻抗采用专用无感线绕电阻、PTC,性能稳定,限流效果显著

    ○专为模拟量系统设计,信号传输无失真

产品型号

Uc

In/Imax(kA)

Up

IL

fG

保护线数

tA

αE

SL

SPE

NPX01-CH3/5/M

6V

5/10kA

20V

0.3A

10MHz

3线

≤1ns

<0.2dB

1-4mm²

2.5mm²

NPX01-CH3/12/M

18V

5/10kA

30V

0.3A

10MHz

3线

≤1ns

<0.2dB

1-4mm²

2.5mm²

NPX01-CH3/24/M

36V

5/10kA

50V

0.3A

10MHz

3线

≤1ns

<0.2dB

1-4mm²

2.5mm²

注:以上类型产品可选配导轨安装,带导轨安装产品在原有型号后加/G,如型号NPX01-CH3/5/M/G;
