产品型号：NPX01-CH(CH2)/..
用 途：适用于0~5V、0~10V、0~20mA、4~20mA等两线电压信号、电流信号的各种传感器、变送器、隔离栅等设备的闪电感应和静电感应防护

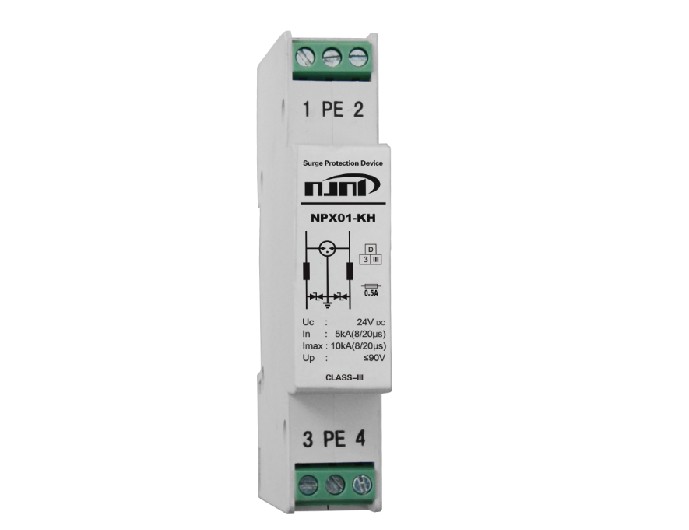

一体式：

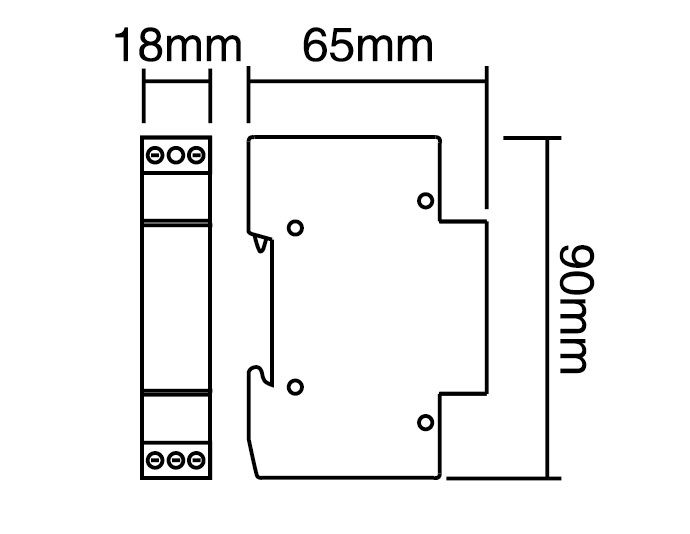

○18mm宽一体式阻燃外壳，35mm导轨安装
○使用的TVS二极管寄生电容小，信号传输更稳定
○耦合阻抗采用专用无感线绕电阻、PTC，性能稳定，限流效果显著
○专为模拟量系统设计，信号传输无失真
|
产品型号 |
Uc |
In/Imax(kA) |
Up |
IL |
fG |
保护线数 |
tA |
αE |
SL |
SPE |
|
NPX01-CH/5 |
6V |
5/10kA |
30V |
0.3A |
10MHz |
2线 |
≤1ns |
＜0.2dB |
1-2.5mm² |
2.5mm² |
|
NPX01-CH/12 |
18V |
5/10kA |
40V |
0.3A |
10MHz |
2线 |
≤1ns |
＜0.2dB |
1-2.5mm² |
2.5mm² |
|
NPX01-CH/24 |
36V |
5/10kA |
60V |
0.3A |
10MHz |
2线 |
≤1ns |
＜0.2dB |
1-2.5mm² |
2.5mm² |

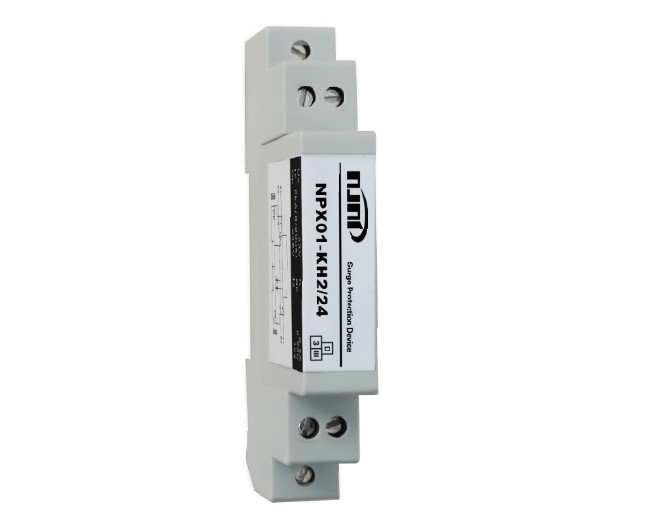

模块式：

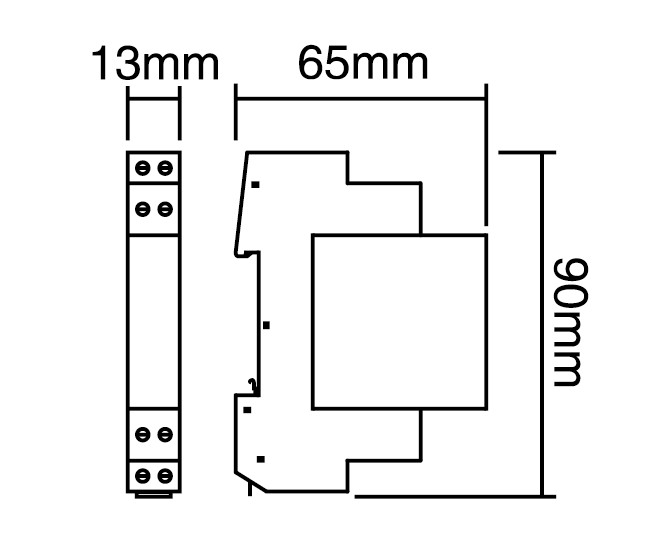

○13mm宽模块式阻燃外壳，35mm导轨安装
○具有热插拔功能，更换模块时不影响信号的正常传输
○使用的TVS二极管寄生电容小，信号传输更稳定
○耦合阻抗采用专用无感线绕电阻、PTC，性能稳定，限流效果显著
○专为模拟量系统设计，信号传输无失真
|
产品型号 |
Uc |
In/Imax(kA) |
Up |
IL |
fG |
保护线数 |
tA |
αE |
SL |
SPE |
|
NPX01-CH2/5 |
6V |
5/10kA |
20V |
0.3A |
10MHz |
2线 |
≤1ns |
＜0.2dB |
1-4mm² |
2.5mm² |
|
NPX01-CH2/12 |
18V |
5/10kA |
30V |
0.3A |
10MHz |
2线 |
≤1ns |
＜0.2dB |
1-4mm² |
2.5mm² |
|
NPX01-CH2/24 |
36V |
5/10kA |
50V |
0.3A |
10MHz |
2线 |
≤1ns |
＜0.2dB |
1-4mm² |
2.5mm² |

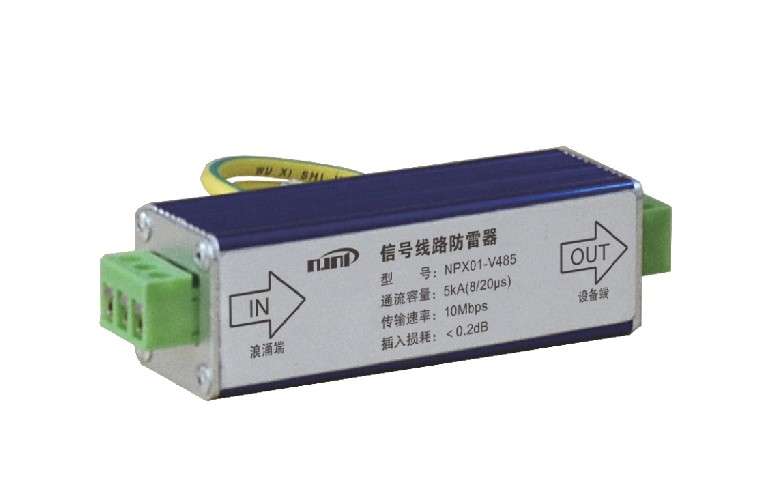

屏蔽式：

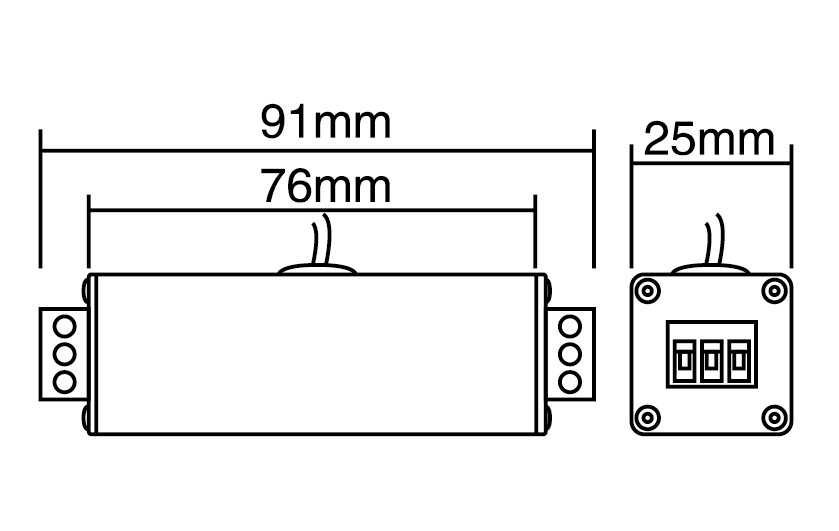

○25mm宽铝合金外壳，具有抗干扰源，屏蔽电磁场的能力
○使用的TVS二极管寄生电容小，信号传输更稳定
○耦合阻抗采用专用无感线绕电阻、PTC，性能稳定，限流效果显著
○专为模拟量系统设计，信号传输无失真
|
产品型号 |
Uc |
In/Imax(kA) |
Up |
IL |
fG |
保护线数 |
tA |
αE |
SL |
SPE |
|
NPX01-CH2/5/M |
6V |
5/10kA |
20V |
0.3A |
10MHz |
2线 |
≤1ns |
＜0.2dB |
1-4mm² |
2.5mm² |
|
NPX01-CH2/12/M |
18V |
5/10kA |
30V |
0.3A |
10MHz |
2线 |
≤1ns |
＜0.2dB |
1-4mm² |
2.5mm² |
|
NPX01-CH2/24/M |
36V |
5/10kA |
50V |
0.3A |
10MHz |
2线 |
≤1ns |
＜0.2dB |
1-4mm² |
2.5mm² |
|
注：以上类型产品可选配导轨安装，带导轨安装产品在原有型号后加/G，如型号NPX01-CH2/5/M/G； |
||||||||||
