产品型号：AVC3(2)/PCN/..(/M)
用 途：NPX01-AVC系列网络高清视频监控系统3合1(2合1)防雷器专用于高清网络视频监控系统电源、网络和485控制线路保护，使其免受雷电感应过电压、电源干扰、静电放电等所造成的损坏。

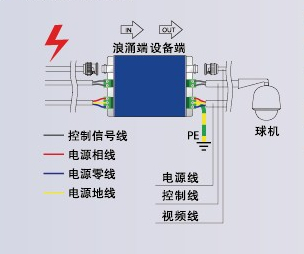

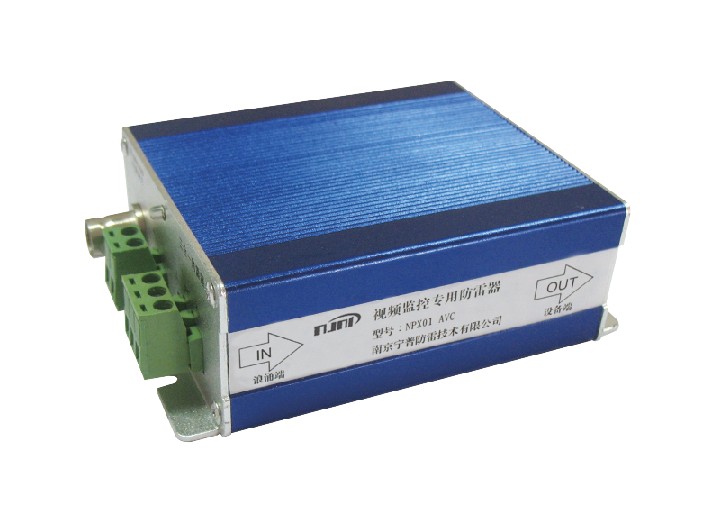

屏蔽式：

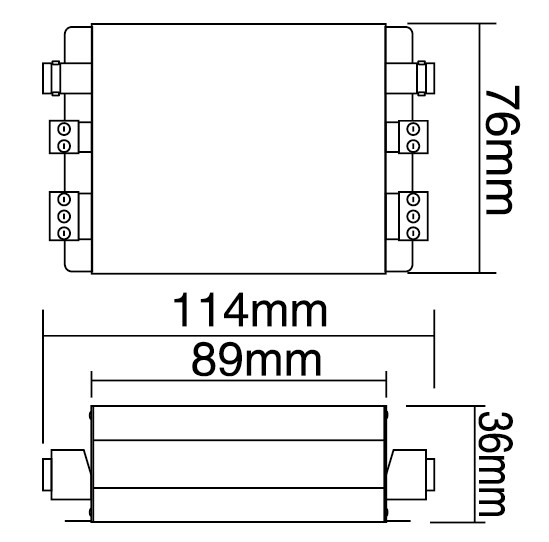

○76mm宽铝合金外壳，具有抗干扰源，屏蔽电磁场的能力
○复合雷电流和电涌保护模块，通流量大，限制电压低
○使用高速整流桥，寄生电容最小化，使传输性能最优
○耦合阻抗采用专用无感线绕电阻，性能稳定，限流效果显著

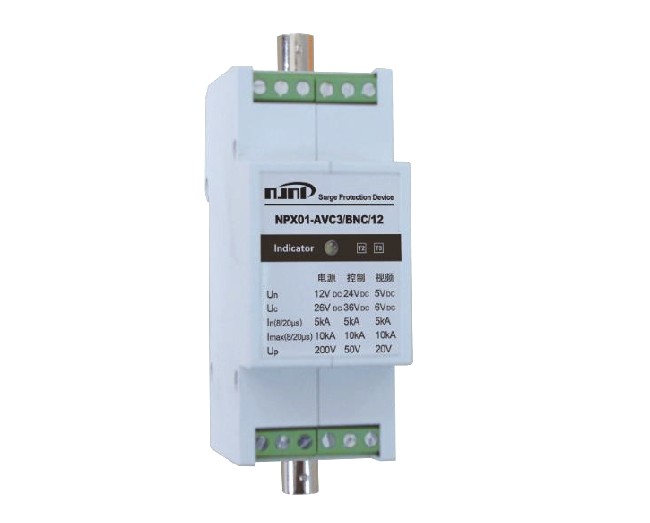

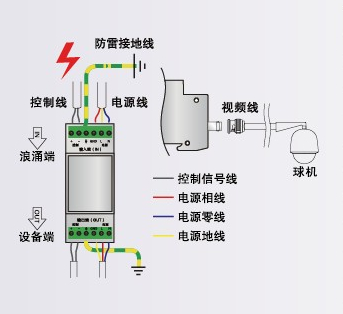

一体式：

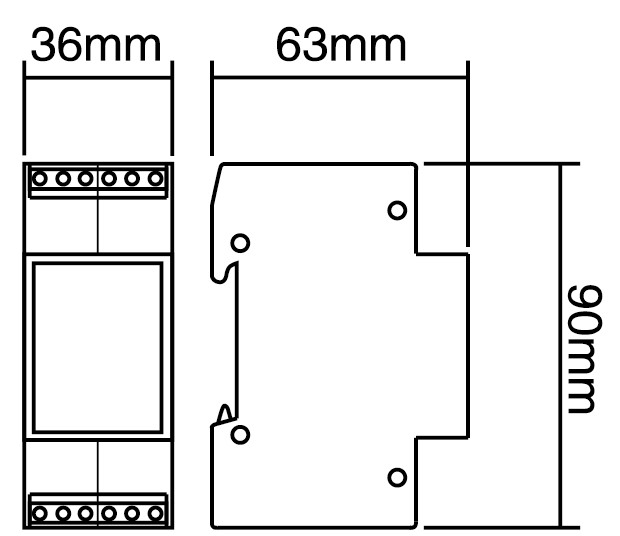

○36mm宽一体式阻燃外壳，35mm导轨安装
○复合雷电流和电涌保护模块，通流量大，限制电压低
○使用高速整流桥，寄生电容最小化，使传输性能最优
○耦合阻抗采用专用无感线绕电阻，性能稳定，限流效果显著
|
产品型号 |
Uc |
In/Imax(kA) |
Up |
IL |
fG |
保护线数 |
tA |
αE |
SL |
SPE |
|
P 电源部分 |
320V |
5/10kA |
≤1000V |
5A |
- |
2线 |
≤25ns |
- |
1-4mm² |
4mm² |
|
40V |
5/10kA |
≤200V |
5A |
- |
2线 |
≤25ns |
- |
1-4mm2 |
2.5mm² |
|
|
26V |
5/10kA |
≤200V |
5A |
- |
2线 |
≤25ns |
- |
1-4mm2 |
2.5mm² |
|
|
C 控制部分 |
36V |
5/10kA |
≤50V |
0.3A |
10Mbps |
2线 |
≤1ns |
＜0.2dB |
1-4mm2 |
2.5mm² |
|
N 网络部分 |
6V |
3/5kA |
≤20V |
0.3A |
1000MHz |
8线 |
≤1ns |
＜0.2dB |
BNC |
2.5mm² |
|
注：产品命名规则： 产品选型示例： NPX01-AVC3 /PCN /220 /M NPX01-AVC3/PCN/220 三合一防雷器 P代表电源、C代表 电源电压值 金属外壳 为220V电源、控制、网络三合一产品 AVC2为二合一 控制、N代表网络 NPX01-AVC2/PN/220/M 为220V电源、网络二合一产品 |
||||||||||
|
产品型号 |
|
AVC2/PN/220/M |
|
AVC2/PN/24/M |
|
AVC2/PN/12/M |
|
产品型号 |
|
AVC3/PCN/220 |
|
AVC3/PCN/24 |
|
AVC3/PCN/12 |
|
AVC2/PN/220 |
|
AVC2/PN/24 |
|
AVC2/PN/12 |
|
AVC2/PC/220 |
|
AVC2/PC/24 |
|
AVC2/PC/12 |
|
AVC2/CN/220 |
|
AVC2/CN/24 |
|
AVC2/CN/12 |
