网络信号防雷器
您当前所在位置：首页 / 产品中心 / 网络信号防雷器
100/1000M网络信号防雷器
产品名称：100/1000M网络信号防雷器
产品型号：NPX01-C1000(/..)
用 途：适用于1000M以太网络的闪电感应和静电感应精细保护
|

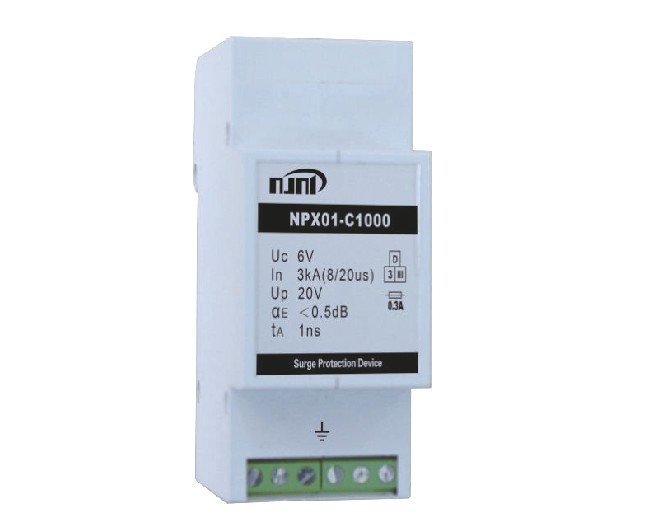

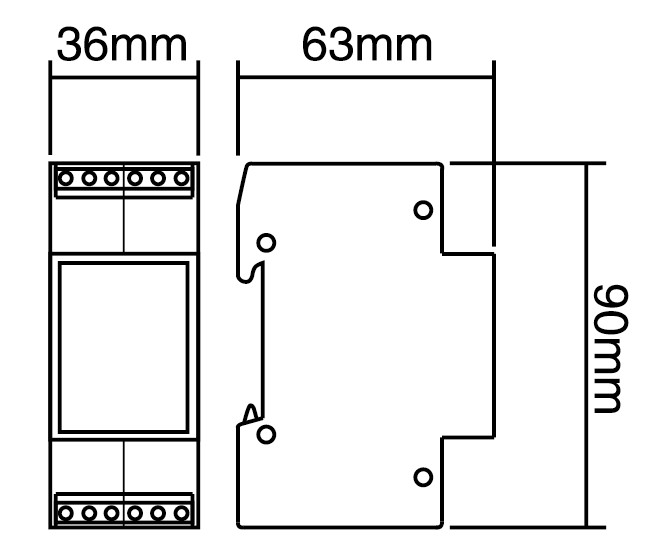

一体式：

○36mm宽一体式阻燃外壳，35mm导轨安装
○复合雷电流和电涌保护模块，通流量大，限制电压低
○使用高速整流桥，寄生电容最小化，使传输性能最优
○耦合阻抗采用专用无感线绕电阻，性能稳定，限流效果显著
|
产品型号
|
Uc
|
In/Imax(kA)
|
Up
|
IL
|
fG
|
保护线数
|
tA
|
αE
|
接口类型
|
SPE
|
|
NPX01-C1000
|
6V
|
3/5kA
|
20V
|
0.3A
|
1000Mbps
|
8线
|
≤1ns
|
＜0.5dB
|
RJ45
|
2.5mm²
|

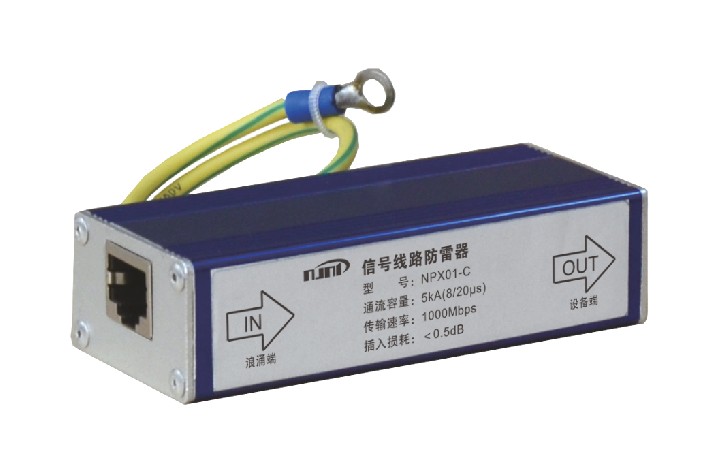

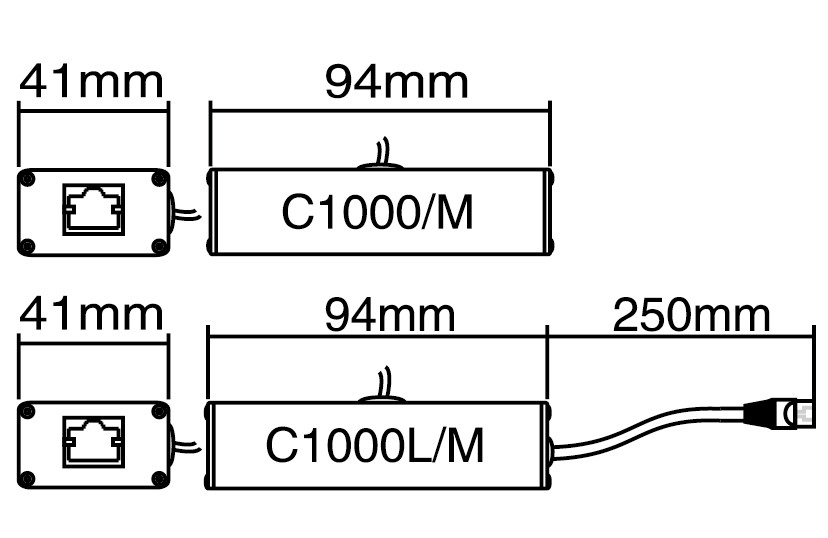

屏蔽式：

○40mm宽铝合金外壳，RJ45接口，具有抗干扰源，屏蔽电磁场的能
力，端入线出方便安装
○复合雷电流和电涌保护模块，通流量大，限制电压低
○使用高速整流桥，寄生电容最小化，使传输性能最优
○耦合阻抗采用专用无感线绕电阻，性能稳定，限流效果显著
|
产品型号
|
Uc
|
In/Imax(kA)
|
Up
|
IL
|
fG
|
保护线数
|
tA
|
αE
|
接口类型
|
SPE
|
|
NPX01-C1000/M
|
6V
|
3/5kA
|
20V
|
0.3A
|
1000Mbps
|
8线
|
≤1ns
|
＜0.5dB
|
RJ45
|
2.5mm²
|
|
NPX01-CL1000/M
|
6V
|
3/5kA
|
20V
|
0.3A
|
1000Mbps
|
8线
|
≤1ns
|
＜0.5dB
|
RJ45/水晶头
|
2.5mm²
|
|
注：以上类型产品可选配导轨安装，带导轨安装产品在原有型号后加/G，如型号NPX01-C1000/M/G；
|

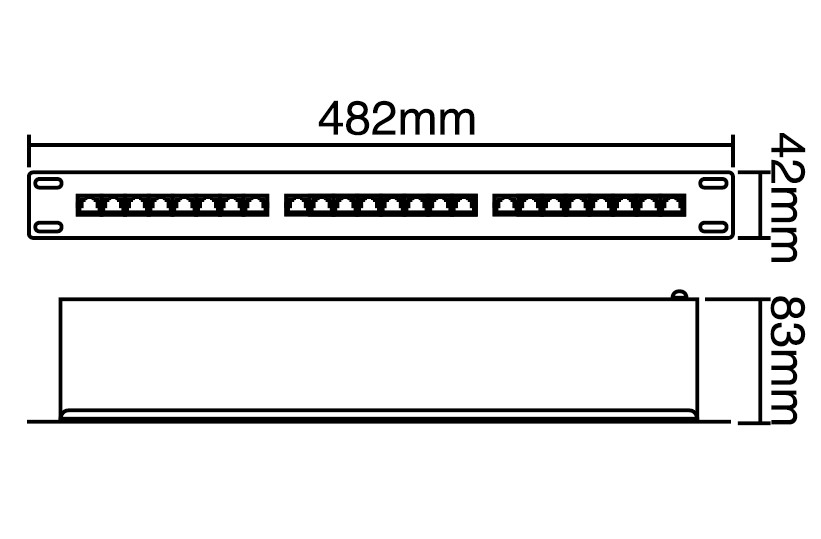

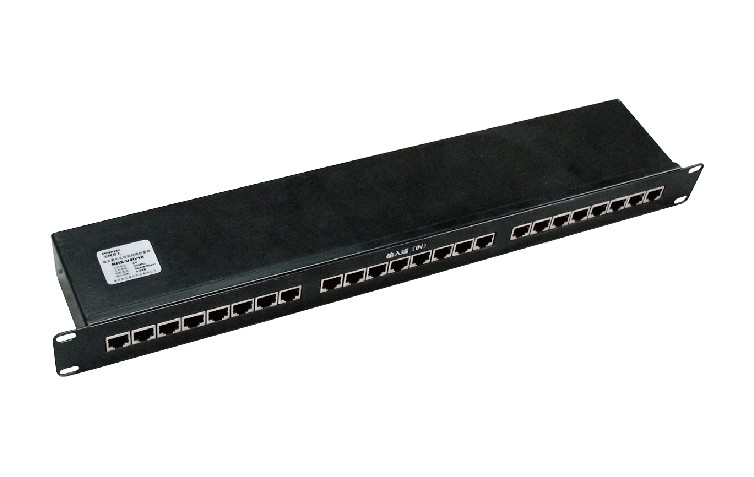

机架式：

○本产品采用19英寸集中机架式金属外壳，同时对多路信号进行保护
具有抗干扰源，屏蔽电磁场的能力
○复合雷电流和电涌保护模块，通流量大，限制电压低
○使用高速整流桥，寄生电容最小化，使传输性能最优
○耦合阻抗采用专用无感线绕电阻，性能稳定，限流效果显著
|
产品型号
|
Uc
|
In/Imax(kA)
|
Up
|
IL
|
fG
|
保护线数
|
tA
|
αE
|
SL
|
SPE
|
|
NPX01-C1000/8
|
6V
|
3/5kA
|
20V
|
0.3A
|
1000Mbps
|
8线/24路
|
≤1ns
|
＜0.5dB
|
RJ45
|
6mm²
|
|
NPX01-C1000/16
|
6V
|
3/5kA
|
20V
|
0.3A
|
1000Mbps
|
8线/24路
|
≤1ns
|
＜0.5dB
|
RJ45
|
6mm²
|
|
NPX01-C1000/24
|
6V
|
3/5kA
|
20V
|
0.3A
|
1000Mbps
|
8线/24路
|
≤1ns
|
＜0.5dB
|
RJ45
|
6mm²
|
|
