产品型号：NPS01-X..J/380(220)Z
用 途：产品主要用于通信、铁路、计算机网络、电力、气象、交通、住宅等领域的交流电源设备的雷电过电压防护安装在总电源或各开关电源处，作为电源线路的进线保护，并可对闪电感应脉冲的大小、极性、波形、时间和次数进行准确的记录。
特点：
○具有雷电监测功能，可以对雷电流的峰值、时间、极性和次数进行记录
○选用高精度柔性罗氏线圈作为传感器，波形还原准确
○具有极强的抗雷击和操作过电压能力
○不需要回路上串接熔断器或开关
○可以选装电网电压监控、环境监控功能

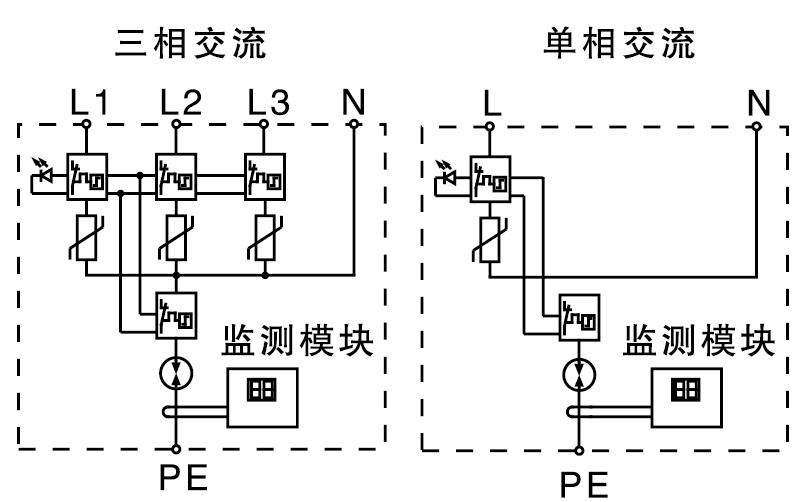

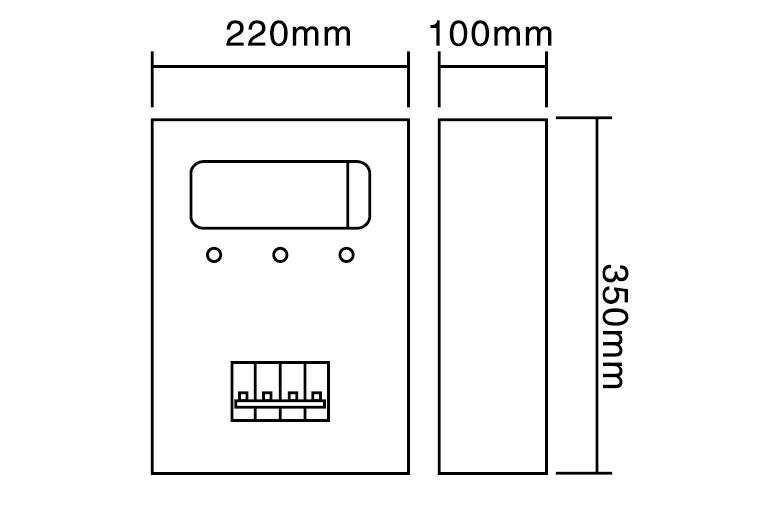

原理图及外形尺寸图：
技术参数：
|
产品型号 |
Uc |
Imax/In(kA) |
Up |
tA |
应用系统 |
雷电监测模块 |
|
NPS01-X150J/380Z |
420V~ |
150/60kA |
3.2KV |
≤25ns |
三相交流 |
有 |
|
NPS01-X80J/380Z |
420V~ |
80/40kA |
2.5KV |
≤25ns |
三相交流 |
有 |
|
NPS01-X40J/380Z |
385V~ |
40/20kA |
2.0KV |
≤25ns |
三相交流 |
有 |
|
NPS01-X150J/220Z |
420V~ |
150/60kA |
3.2KV |
≤25ns |
单相交流 |
有 |
|
NPS01-X80J/220Z |
420V~ |
80/40kA |
2.5KV |
≤25ns |
单相交流 |
有 |
|
NPS01-X40J/220Z |
385V~ |
40/20kA |
2.0KV |
≤25ns |
单相交流 |
有 |
|
监测模块采样速率 |
数据传输方式 |
电流监测范围 |
响应频率 |
精度 |
测量路数 |
本机存储信息 |
工作温度 |
|
10点/μs |
RS485 |
0-100kA |
1MHz |
5% |
8路 |
20条 |
-40℃-+70℃ |
